第七章：Python在材料计算领域中的应用

材料计算是一个跨学科领域，涉及多种科学和工程领域，旨在理解、设计和优化材料的性质、结构和性能。

全球工业革命浪潮催生了材料研发的加速，各国追求低成本、高可靠性的预测方法以快速获得定制性能的新材料。

随着大数据时代的兴起，材料信息学领域，包括机器学习等人工智能技术，迅速发展为材料设计与开发的有力工具，并广泛应用于材料研究。

1. 机器学习技术（包含神经网络和遗传算法）己经被证明可以有效地加速材料的研发进程。人工智能算法分为通用的Scikit-learn、TensorFlow和Pytorch等人工智能框架，以及针对材料性能开发的专用算法，如SISSO、AFLOW-ML、MatMiner等，这些算法有助于预测和优化材料性能。

2. 在材料科学研究中，建立准确的机器学习模型往往需要“海量”数据进行训练。近年来，美国、欧洲和日本等国的科研人员陆续开发了一系列高效的计算软件、材料数据库和材料人工智能算法。这些计算软件包括Materials Project、AFLOWπ、AiiDA、ASE等，用于材料计算和分析。材料数据库包括ICSD、COD、Materials Project、AFLOW-Lib、Materials Cloud、OQMD、Materials Web、NOMAD、以及日本国立材料科学研究所(NIMS)的数据库和MatNavi检索系统，这些数据库包含了大量的材料信息。主要材料科学数据库:

以下是材料计算(材料数据库)涉及的主要内容：

1. 电子结构计算：这是材料计算的核心，包括使用量子力学方法（如密度泛函理论）来模拟材料中的电子结构。这可用于预测材料的能带结构、电子密度分布和电子态密度等属性。

   第一性原理计算软件: VASP、Quantum Espresso、Abinit。

2. 原子和分子动力学模拟：通过模拟原子和分子之间的相互作用以及它们在时间上的演化，可以研究材料的结构、热力学性质和响应。

   分子动力学计算软件: LAMMPS。

3. 相图计算，CALPHAD (Computer Coupling of Phase Diagrams and Thermochemistry)：相图计算涉及研究材料在不同条件下的相变行为，例如温度、压力和成分变化。这可用于预测材料的相图、固溶度、相平衡和相变温度等。

   相图相场计算软件: OpenPhase、OpenCalphd、Thermocalc、Pandat.

Materials Project (MP)计算材料数据库平台(https://www.materialsproject.org/), 是由美国劳伦斯伯克利国家实验室(LBNL)和麻省理工学院(MIT)等单位在2011年材料基因组计划提出后联合开发的开放性数据库。

Materials Project数据库存储了几十万条包括能带结构、弹性张量、压电张量等性能的第一性原理计算数据。材料体系涉及无机化合物、纳米孔隙材料、嵌入型电极材料和转化型电极材料。

AFLOW 计 算材料 数据库(http://www.aflowlib.org/),是由杜克大学在2011年开发的一个开放数据库。数据库中包含了大量第一性原理计算所得的数据，目前已存储了关于无机化合物、二元合金与多元合金等超过557 043 524条涉及2 945 940种材料的结构、性能数据，其中绝大多数数据都是预测得出的，是诸多数据库中数据含量最大的一个。

ICSD无机晶体结构数据库(http://icsd.fizkarlsruhe.de/)由德国波恩大学等机构合作创建，自1913年起维护至今。它包含超过21万种晶体结构，覆盖了金属、合金、陶瓷等非有机化合物。是全球最大的无机晶体结构数据库。

8.2.1 材料结构建模和性质数据库 (PyMatGen和Matminer)

8.2.2 相图计算(CALPHAD, Computer Coupling of Phase Diagrams and Thermochemistry)

8.2.3 原子模拟环境(ASE, Atomic Simulation Environment)

1. 获取Materials Project API密钥：首先，在Materials Project网站上注册并获取API密钥。这个密钥将用于身份验证和访问数据。

2. 安装所需的Python库：需要使用Python库来与Materials Project API进行通信。一个常用的库是pymatgen，它可以帮助您处理材料数据。您可以使用以下命令安装它：

pip install pymatgen

3. 编写Python代码：使用Python编写代码以访问Materials Project数据。下面是一个示例代码，演示如何使用pymatgen库来获取所有单元素材料的密度数据：

from pymatgen.ext.matproj import MPRester

# 替换成您自己的Materials Project API密钥
api_key = "YOUR_API_KEY_HERE"

# 创建MPRester对象并使用API密钥进行身份验证
with MPRester(api_key) as mpr:
    # 获取所有单元素材料的密度数据
    data = mpr.query({"elements": {"$in": ["H", "He", "Li", "Be", "B", "C", "N", "O", "F", "Ne"]}}, properties=["density"])

# 打印结果
for entry in data:
    print(f"Material: {entry['material_id']}, Density: {entry['density']} g/cm^3")

4. 运行代码：运行Python代码，它将使用您的API密钥与Materials Project API通信并检索所需的数据。

Materials Project API提供了许多其他可用于检索各种材料属性和数据的选项。可以根据研究需求编写不同的代码来获取所需的数据。

Matminer调用数据库：工作流程和功能

Matminer调用数据库：数据检索可以轻松地将复杂的在线数据放入数据框中

等温等压条件下合金相图中热力学平衡条件依赖于化学势平衡条件.

化学势（μ）用于描述组分在不同相中的平衡。在多组分系统中，相平衡可以用化学势平衡条件表示：

分别是组分在相和相中的化学势。

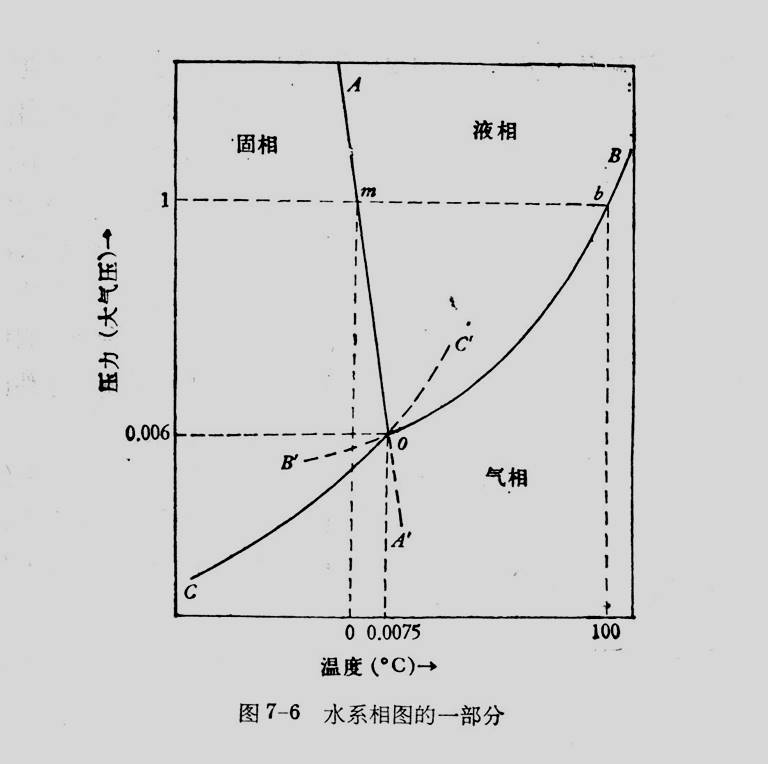

相平衡状态图研究由一种或数种物质所构成的相平衡系统的性质（如沸点、熔点、蒸汽压、溶解度等）与条件（如温度、压力及组成等） 的函数关系，这种关系的图叫相图（phase diagram）。

相图计算是材料科学和热力学研究中的重要任务之一，它有助于理解物质在不同温度、压力和成分条件下的相变行为。在 Python 中可以使用 pycalphad 库来进行相图计算。

pycalphad 是一个免费使用 CALPHAD 方法计算热力学的 Python 库，用于 设计热力学模型，计算相图和 用calphad方法研究相平衡。

pycalphad 提供读取Thermo Calc TDB文件和 求解多组分多相吉布斯能量最小化程序。

1. 使用 TDB 文件计算等压二元相图

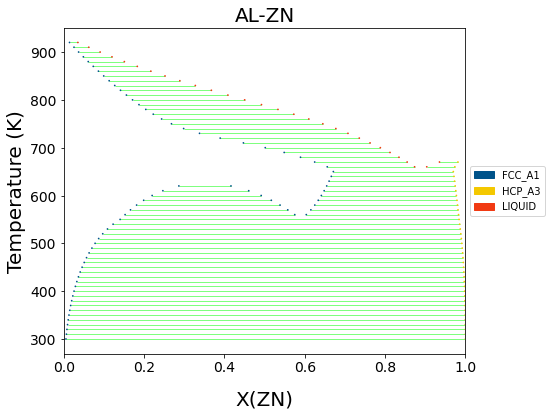

al-zn（铝锌）合合金二元相图计算

# 引入 matplotlib 库并设置以内联方式显示图形
%matplotlib inline
import matplotlib.pyplot as plt

# 引入 pycalphad 库中的 Database、binplot 和 variables 模块
from pycalphad import Database, binplot
import pycalphad.variables as v

# 加载数据库文件并选择将要考虑的相位
db_alzn = Database('alzn_mey.tdb')
my_phases_alzn = ['LIQUID', 'FCC_A1', 'HCP_A3']

# 创建一个 matplotlib 的 Figure 对象并获取当前活动的 Axes 对象
fig = plt.figure(figsize=(9, 6))
axes = fig.gca()

# 计算相图并在现有的坐标轴上绘制它，使用 `plot_kwargs={'ax': axes}` 关键字参数
binplot(db_alzn, ['AL', 'ZN', 'VA'], my_phases_alzn, {v.X('ZN'): (0, 1, 0.02), v.T: (300, 1000, 10), v.P: 101325, v.N: 1}, plot_kwargs={'ax': axes})

# 显示图形
plt.show()

2. 计算二元系统的能量面
   在 CALPHAD 建模中可检查系统中所有组成相的吉布斯能面。nb-re（铌铼）计算给定温度 (2800 K) 下所有相的吉布斯能量作为成分的函数。chi 相具有额外的内部自由度，使其能够针对给定的整体成分呈现多种状态。只有低能态与计算平衡相图相关。



# 引入matplotlib库并使用"%matplotlib inline"命令以内联方式显示图形
import matplotlib.pyplot as plt

# 引入pycalphad库中的Database、calculate、variables和plot工具中的phase_legend
from pycalphad import Database, calculate, variables as v
from pycalphad.plot.utils import phase_legend

# 引入numpy库并重命名为np
import numpy as np

# 加载热力学数据库文件'nbre_liu.tdb'，并创建数据库对象db_nbre
db_nbre = Database('nbre_liu.tdb')

# 定义要绘制的相位名称列表
my_phases_nbre = ['CHI_RENB', 'SIGMARENB', 'FCC_RENB', 'LIQUID_RENB', 'BCC_RENB', 'HCP_RENB']

# 获取相位名称到颜色的映射关系，以用于图例
legend_handles, color_dict = phase_legend(my_phases_nbre)

# 创建一个图形窗口，指定图形大小为(9, 6)，并获取坐标轴对象ax
fig = plt.figure(figsize=(9, 6))
ax = fig.gca()

# 遍历相位名称列表，计算吉布斯自由能，并散点绘制GM vs. X(RE)图形
for phase_name in my_phases_nbre:
    # 使用calculate函数计算吉布斯自由能，输出为'GM'
    result = calculate(db_nbre, ['NB', 'RE'], phase_name, P=101325, T=2800, output='GM')

    # 绘制散点图，X轴为'Re'的摩尔分数，Y轴为吉布斯自由能，设置散点标记、大小和颜色
    ax.scatter(result.X.sel(component='RE'), result.GM, marker='.', s=5, color=color_dict[phase_name])

# 设置图形的X轴和Y轴标签以及X轴的范围
ax.set_xlabel('X(RE)')
ax.set_ylabel('GM')
ax.set_xlim((0, 1))

# 添加图例，并设置图例位置和相对位置
ax.legend(handles=legend_handles, loc='center left', bbox_to_anchor=(1, 0.6))

# 显示图形
plt.show()

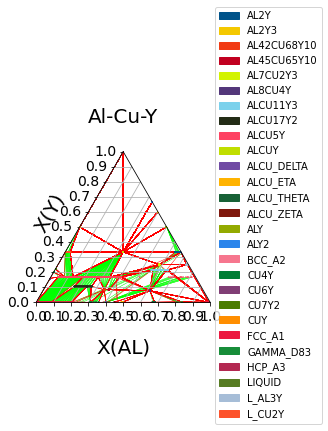

3. 绘制三元相图并使用三角轴

   在热力学中可使用二维图来表达三组分系统中的平衡。

原子模拟环境 (ASE, Atomic Simulation Environment https://wiki.fysik.dtu.dk/ase/) 是一个用于分子动力学和材料建模的Python库。它提供了丰富的工具和功能，使科学家和工程师能够模拟原子和分子的行为，以研究材料的性质、结构和相互作用。主要特点和功能：

1. 多样的模拟方法：ASE支持多种分子动力学方法，包括分子动力学、Monte Carlo模拟、自洽场计算等，可以用于不同类型的材料建模。

2. 材料建模：ASE可以用于构建材料的晶格结构、计算能带结构、分析晶格动力学，以及模拟材料的机械性能。

3. 界面友好：ASE提供了简单的Python接口，易于使用和扩展。它还允许用户将ASE与其他科学计算库（如Numpy、SciPy）集成在一起。

4. 广泛的材料性质计算：ASE可以用于计算材料的多种性质，包括能带结构、电子结构、热力学性质、声学性质等。

5. 可视化工具：ASE提供了可视化工具，允许用户可视化模拟过程和结果，以便更好地理解材料的行为。

6. 兼容性：ASE支持多种第三方软件和计算引擎，如VASP、LAMMPS、Gaussian等，使其能够与现有的计算工具无缝集成。

开源和活跃的社区：ASE是一个开源项目，拥有活跃的开发者和用户社区，不断更新和改进库的功能和性能。

1. 计算计算原子化能

# 导入模块
from ase import Atoms  # 从ASE库导入Atoms类，用于创建原子和分子结构
from ase.calculators.emt import EMT  # 从ASE的emt模块导入EMT计算器，用于计算能量

# 创建单个氮原子
atom = Atoms('N')  # 创建一个包含单个氮原子的Atoms对象
atom.calc = EMT()  # 使用EMT计算器计算氮原子的能量
e_atom = atom.get_potential_energy()  # 获取氮原子的势能能量

# 创建氮分子
d = 1.1  # 定义氮分子的原子间距
molecule = Atoms('2N', [(0., 0., 0.), (0., 0., d)])  # 创建一个包含两个氮原子的Atoms对象
molecule.calc = EMT()  # 使用EMT计算器计算氮分子的能量
e_molecule = molecule.get_potential_energy()  # 获取氮分子的势能能量

# 计算原子化能
e_atomization = e_molecule - 2 * e_atom  # 计算原子化能，即氮分子减去两倍氮原子的能量

# 打印结果
print('氮原子能量: %5.2f eV' % e_atom)
print('氮分子能量: %5.2f eV' % e_molecule)
print('原子化能: %5.2f eV' % -e_atomization)  # 注意，这里取负号以得到正数的原子化能

输出：
Nitrogen atom energy:  5.10 eV
Nitrogen molecule energy:  0.44 eV
Atomization energy:  9.76 eV

2. 状态方程 (EOS)

首先，对不同的晶格常数进行批量计算：

# 导入所需的库
import numpy as np
from ase import Atoms
from ase.calculators.emt import EMT
from ase.io.trajectory import Trajectory

# 定义银晶体的初基格矢和使用EMT势能计算器
a = 4.0  # 初始晶格常数
b = a / 2
ag = Atoms('Ag',
           cell=[(0, b, b), (b, 0, b), (b, b, 0)],
           pbc=1,
           calculator=EMT())

# 获取晶格参数和创建轨迹文件
cell = ag.get_cell()
traj = Trajectory('Ag.traj', 'w')

# 在不同的晶格参数下进行循环
for x in np.linspace(0.95, 1.05, 5):
    # 调整晶格参数并重新计算能量
    ag.set_cell(cell * x, scale_atoms=True)
    ag.get_potential_energy()
    # 将构型写入轨迹文件
    traj.write(ag)

编写一个轨迹文件，其中包含五种不同晶格常数的 FCC 银的五种配置。EquationOfState现在，使用类和此脚本分析结果：

# 从轨迹文件中读取构型和能量数据
from ase.eos import EquationOfState
from ase.io import read
from ase.units import kJ

configs = read('Ag.traj@0:5')  # 读取5个构型
# 提取体积和能量
volumes = [ag.get_volume() for ag in configs]
energies = [ag.get_potential_energy() for ag in configs]

# 使用EquationOfState拟合状态方程
eos = EquationOfState(volumes, energies)
v0, e0, B = eos.fit()
# 打印弹性模量（GPa）
print(B / kJ * 1.0e24, 'GPa')
# 生成状态方程图像
eos.plot('Ag-eos.png')

ASE（Atomic Simulation Environment）是一个功能强大的Python库，可以用来生成VASP（Vienna Ab Initio Simulation Package）的输入文件。ASE生成VASP输入文件的一般步骤：

1. 导入必要的ASE库：

   from ase import Atoms
   from ase.io import write


2. 创建原子结构：

   # 定义原子的种类和坐标
   atoms = Atoms(symbols=['H', 'O'],
               positions=[(0, 0, 0), (0, 0, 1.0)])

   # 设置晶胞参数
   atoms.set_cell([5, 5, 5])

   # 设置原子间相互作用（例如，使用Lennard-Jones势能）
   atoms.set_calculator(EMT())


3. 生成VASP输入文件：

   # 指定输出文件名
   output_file = 'POSCAR'

   # 使用ASE的write函数生成VASP的POSCAR文件
   write(output_file, atoms, format='vasp')


生成一个名为'POSCAR'的VASP输入文件，包含原子坐标、晶格常数等信息。

使用ASE库中的ase.build模块创建了两个碳纳米管（Carbon Nanotube，CNT）模型，其中一个是纯碳纳米管，另一个是含有硅（Si）原子的碳纳米管。

# 导入必要的模块
from ase.build import nanotube

# 创建纯碳纳米管（CNT1）
# nanotube()函数用于创建碳纳米管模型。
# 参数6表示CNT的(n, m)索引，其中n和m是整数，指定碳纳米管的结构。
# 参数0表示该碳纳米管的扩展方向是沿着Z轴。
# 参数length=4表示CNT的长度为4个单位。
cnt1 = nanotube(6, 0, length=4)

# 创建含有硅原子的碳纳米管（CNT2）
# 同样，nanotube()函数用于创建碳纳米管模型。
# 参数3和3表示CNT的(n, m)索引。
# 参数length=6表示CNT的长度为6个单位。
# 参数bond=1.4表示CNT中碳-碳键的键长为1.4 Ångströms。
# 参数symbol='Si'表示将硅（Si）原子添加到碳纳米管中。
cnt2 = nanotube(3, 3, length=6, bond=1.4, symbol='Si')

使用ASE库中的ase.build模块创建了两种不同类型的石墨烯纳米带（Graphene Nanoribbon，GNR）模型，分别是“armchair”型和“zigzag”型，以及对这些模型进行了一些特定的设定。

# 导入必要的模块
from ase.build import graphene_nanoribbon

# 创建“armchair”型石墨烯纳米带（GNR1）
# graphene_nanoribbon()函数用于创建石墨烯纳米带模型。
# 参数3和4表示GNR的(n, m)索引，这里为(3, 4)。
# 参数type='armchair'表示创建“armchair”型石墨烯纳米带。
# 参数saturated=True表示饱和边缘，即氢原子饱和。
# 参数vacuum=3.5表示在GNR上方创建3.5 Ångströms的真空层。
gnr1 = graphene_nanoribbon(3, 4, type='armchair', saturated=True, vacuum=3.5)

# 创建“zigzag”型石墨烯纳米带（GNR2）
# 同样，graphene_nanoribbon()函数用于创建石墨烯纳米带模型。
# 参数2和6表示GNR的(n, m)索引，这里为(2, 6)。
# 参数type='zigzag'表示创建“zigzag”型石墨烯纳米带。
# 参数saturated=True表示饱和边缘。
# 参数C_H=1.1和C_C=1.4表示碳-氢键的键长为1.1 Ångströms，碳-碳键的键长为1.4 Ångströms。
# 参数vacuum=3.0表示在GNR上方创建3.0 Ångströms的真空层。
# 参数magnetic=True表示在GNR上引入磁性。
# 参数initial_mag=1.12表示初始化的磁矩为1.12 Bohr magnetons。
gnr2 = graphene_nanoribbon(2, 6, type='zigzag', saturated=True, C_H=1.1, C_C=1.4,
                           vacuum=3.0, magnetic=True, initial_mag=1.12)
